Угольные электроды: вопросы и ответы

30 Ноября 2011
09:58
Материалы

Какие виды угольных электродов существуют в настоящее время?

Сейчас на российском рынке в продаже есть круглые, бесконечные (с ниппелем или соединяемые), полукруглые, плоские, полые омеднённые электроды.

Круглые омеднённые угольные электроды (англ. gouging rods) обычно изготавливаются, начиная с минимального диаметра 3.,2 мм и до диаметра 19.0 мм (самые распространённые диаметры: 3.2, 4.0, 5.0, 6.5, 8.0, 9.0, 9.5, 10.0, 13.0, 16.0, 19.0 мм). Имеют широкий спектр применения.

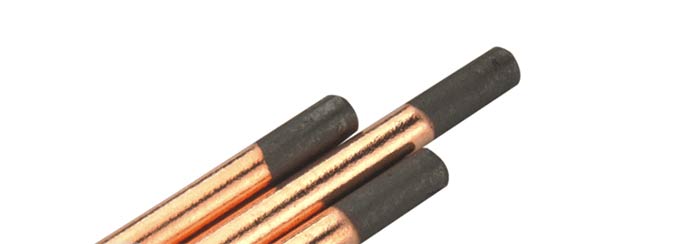

Угольный электрод круглый омедненный

Бесконечные омеднённые угольные электроды (англ. jointed gouging rods) позволяют значительно сократить свой расход. Их использование делает работу безотходной. Для удобства использования бесконечных угольных электродов применяется специальная машинка. Такие электроды производятся только круглого сечения, обычно диаметром 8.0, 10.0, 13.0, 16.,0, 19.,0, 25.0 мм.

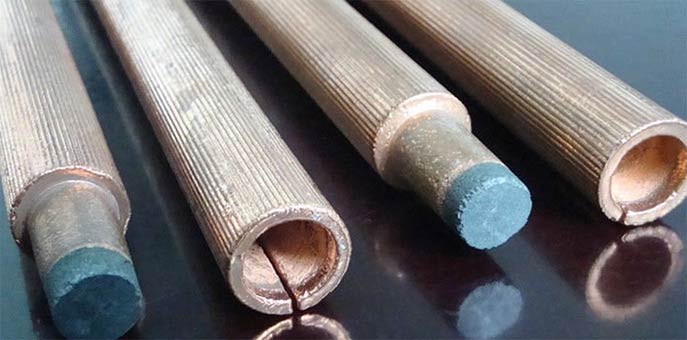

Угольный электрод бесконечный омедненный

Плоские омеднённые угольные электроды (англ. flat gouging rods) могут иметь прямоугольное или квадратное сечение. Самые распространённые размеры плоских угольных электродов: 8х8х305 мм, 10х5х305 мм, 15х5х305 мм, 20х5х355 мм, 25х5х355 мм, 20х6х355 мм. Под заказ возможно изготовление электродов длиной 430 мм или 510 мм.

Угольный электрод плоский омедненный

Полукруглые омеднённые угольные электроды (англ. half round gouging rods), безусловно, имеют самый широкий спектр применения, так как они универсальны: с одной стороны они круглые, а с другой плоские. Таким образом, имея только полукруглый угольный электрод можно решать любые задачи, связанные с воздушно-дуговой поверхностной резки металлов. Например, можно формировать канавку разной формы: округлую или прямоугольную. В маркировке полукруглых электродов первым показан размер плоской части электрода, которая одновременной является диаметром для круглой его части, затем показан радиус электрода, а потом его длина в миллиметрах. Самые распространённые размеры полукруглых угольных электродов: 13х6.5х355 мм, 10х5х355 мм, 16х8х355 мм, 19х9.5х355 мм. Для некоторых размеров существует длина 510 мм, но, обычно, они изготавливаются под заказ.

Угольный электрод полукруглый омедненный

Полые омеднённые угольные электроды (англ. hollow core gouging rods), применяются для строжки (формирования канавки формы «U»). На российском рынке практически не представлены. Обычно изготавливаются следующих диаметров: 5.0, 6.5, 8.0, 9.0, 13.0 мм.

Угольный электрод полый омедненный

Где угольные электроды применяются?

Угольные электроды применяются для:

  • воздушно-дуговой поверхностной резки металлов;

  • строжки;

  • при устранении дефектов литья;

  • обработки кромок под сварку;

  • срезки заклёпок;

  • прошивки изделий из углеродистых, низколегированных и легированных сталей.

Широкий ассортимент угольных электродов по размеру и типу позволяет применять их во многих областях:

  • на металлургических предприятиях;

  • сталелитейных заводах;

  • в судостроении;

  • в литейном производстве;

  • при изготовлении металлоконструкций и в цехах обслуживания.

Основными характеристиками угольных омеднённых электродов, кроме размеров, являются:

  • диапазон тока;

  • удаление металла;

  • размер формируемой канавки;

  • толщина среза металла.


С какой целью производится омеднение угольного электрода?

Существуют разные мнения по данному вопросу. Во время визита руководства ООО «Сварной» на завод-изготовитель угольных электродов марки «ChangZheng», начальник производства заявил, что омеднение они производят для того, чтобы не повредить изделия при транспортировке, а принципиальной разницы между омеднёнными и не омеднёнными электродами они не видят.

Некоторые покупатели считают, что не омеднённые угольные электроды должны быть значительно дешевле омедненных, но это не так. В себестоимости угольного электрода омеднение составляет не более 5%. С учётом последующей транспортировки и уплаты таможенных ввозных пошлин, на конечную цену продукции омеднение практически не влияет.

Почему угольные электроды изготавливаются различной длины при одинаковом диаметре?

При одинаковом диаметре угольного омеднённого электрода, вне зависимости от их типа (круглые, полукруглые, плоские, бесконечные), длина электрода на основные параметры не влияет. Различная длина угольного электрода выбирается в зависимости от решаемых задач. Например, для удаления излишка металла в труднодоступных местах часто используют длинные электроды для удобства работы.

Как подобрать строгач канавок или горелку для строжки?

Основным параметром для подбора строгача канавок является диапазон тока. Например, для круглого омеднённого угольного электрода диаметром 8 мм рабочий диапазон тока составляет 400-450А. Следовательно, горелка для строжки должна выдерживать нагрузку не менее 450А при ПВ 60%.
