Как подобрать блок жидкостного охлаждения для сварочной горелки
13 августа 2025 0:00
Часто возникает вопрос о том, может ли сварочная горелка Arc работать корректно согласно паспорту на горелку, так как мощность охлаждения должна составлять минимум 1200 Вт, а лучше — 1600 Вт. Также мощность БЖО значительно влияет на работу горелок с двухконтурным охлаждением, таких как: Parker SGB 555W, Parker SGB 605W, Abicor Binzel W555D, Abicor Binzel W605D. Стали подробно разбираться в этом. Оказалось, что информации о мощности охлаждения БЖО часто нет нигде, даже на самом блоке охлаждения. Попробуем разобраться в этой ситуации.
- В соответствии с п.11.3 ГОСТ IEC 60974-2-2014 (и европейского исходного IEC 60974–2) «Оборудование для дуговой сварки. Часть 2. Системы жидкостного охлаждения» на каждой автономной системе жидкостного охлаждения должна быть паспортная табличка с указанием:
— номинальной охлаждающей способности в КВт при расходе охлаждающей жидкости 1 л/мин и температуре 25°С;
— максимального рабочего давления.
Все остальные технические параметры указываются в техническом паспорте на изделие и руководстве по эксплуатации. Вот примеры паспортных табличек некоторых производителей:

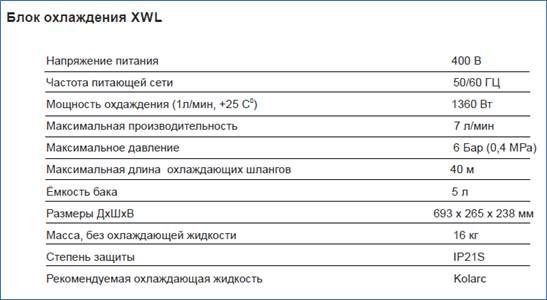

Бывают случаи, когда данная паспортная табличка на блоке охлаждения отсутствует. Надо поискать в паспорте к аппарату в разделе, который касается блока жидкостного охлаждения. Например, у аппарата Kolarc модель XM500 в паспорте написано так:
Некоторые китайские производители могут завышать показатели кулера. В таких ситуациях можно воспользоваться специальной формулой для расчёта:
Где P — охлаждающая способность (КВт);
T1 — температура потока на входе (К);
T2 — температура потока на выходе (К);
T1 - T2 — разность температур (К);
qm — массовый расход (кг/с);
qv — объёмный расход (л/с);

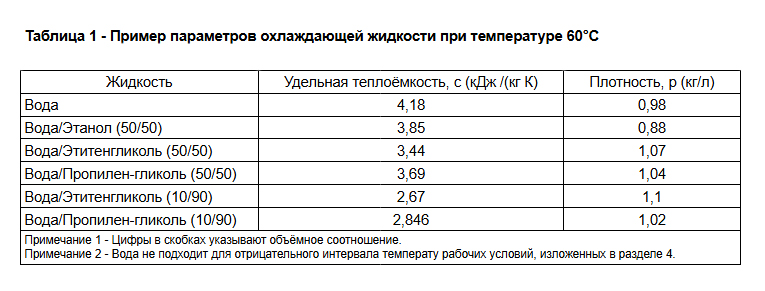

c — удельная теплоёмкость охлаждающейся жидкости (см. пример в Таблице 1) (КДж/(кг*К));
p — плотность охлаждающейся жидкости (см. пример в Таблице 1) (кг/л).
Иногда на блоках охлаждения указывается мощность двигателя вместо охлаждающей способности. Например, если указано значение в 0,3 КВт, то это слишком мало для охлаждающей способности. Значит указана мощность двигателя.
— При мощности двигателя 0,3–0,5 КВт охлаждающая способность обычно составляет 0,8–1,0 КВт.
— При мощности двигателя около 1 КВт охлаждающая способность будет примерно 1,5 КВт.
Встроенные блоки охлаждения имеют охлаждающую способность в диапазоне 1,0–1,2 КВт. Ниже представлен пример паспортной таблички без указания сведений об охлаждающей способности. Но по указанной входной мощности можно сделать вывод, что охлаждающая способность данного блока будет не больше 0,8 КВт.
- С увеличением длины шлангового пакета сварочной горелки с жидкостным охлаждением происходит потеря мощности. Это можно компенсировать либо увеличением поперечного сечения силового кабеля (что невозможно для сохранения внешнего вида горелки), либо увеличением мощности блока охлаждения.
Например, горелка Arc T5W при длине 4 метра может работать на 550А при ПВ 100%, а при длине 8 метров — на 500А при ПВ 100%. При необходимости увеличить рабочий ток 8-метровой горелки до 550А при ПВ 100% можно использовать более мощный блок охлаждения на 2 КВт.
