Особенности эксплуатации полуавтоматических двухконтурных горелок MIG/MAG
Эксплуатация двухконтурной горелки, например, Parker SGB 555W, Parker SGB 605W, Arc M6W, Abicor Binzel W555D, Abicor Binzel W605D, значительно отличается от работы с горелками с одним контуром охлаждения.
Именно конструкция гусака значительно влияет на работу такой горелки.
Все дело в том, что каналы, через которые течёт охлаждающая жидкость, имеют меньшее сечение, то есть каждый из двух контуров имеет меньшее сечение, чем один в горелке с одним контуром.
На фото ниже изображены гусаки двухконтурной горелки Parker SGB 555W и горелки с одним контуром охлаждения Parker SGB 501W в разрезе. Разница видна сразу.
Из этого образуются сразу 3 проблемы:
1. Недостаточное давление, создаваемое помпой блока охлаждения.
Минимальное и максимальное давление на входе указано в паспорте горелки: максимум 5,0 Бар для SGB 555W, и максимум 5,5 Бар для SGB 501W. Также есть требование от
Если мощности помпы блока охлаждения недостаточно, чтобы охладить весь контур горелки, то нужно менять блок охлаждения либо уменьшать длину шлангового пакета горелки.
РЕШЕНИЕ: нужно уменьшить длину шлангового пакета горелки (увеличить мощность блока охлаждения сложно) — обычно это помогает.
2. Для горелок с двойным контуром охлаждения очень высокие требования к охлаждающей жидкости.
Электропроводность жидкости должна стремиться к нулю, чтобы продукты электрохимической коррозии не забивали полости контура охлаждения, которые имеют меньшее сечение и, соответственно, в большей степени подвержены засорению.
РЕШЕНИЕ: слить жидкость из контура охлаждения, промыть весь контур и блок охлаждения дистиллированной водой, залить жидкость с минимальной электропроводностью (Подробнее об охлаждающих жидкостях читайте здесь).

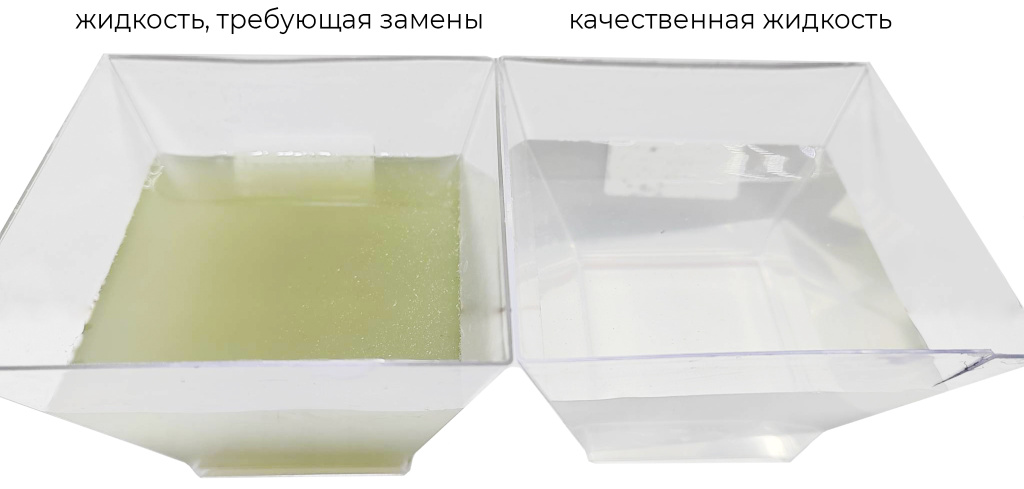

В будущем, как только жидкость в блоке охлаждения стала зеленоватой, то это означает, что продукты электрохимической коррозии окрасили её и жидкость во всей системе нужно заменить.
3. Перегрев гусака (течь жидкости из гусака, трещины на гусаке) также происходит при использовании некачественных комплектующих: сопла, держатели наконечника, наконечники должны иметь максимально возможное количество меди/латуни для лучшего отвода тепла, так как жидкостное охлаждение в гусаке не доходит до держателя наконечника. Охлаждение наконечника, сопла и держателя наконечника воздушное, а не жидкостное. Это хорошо видно на фото выше, жидкостный контур охлаждения не доходит до того места, куда накручивается держатель наконечника примерно 5–6 мм.
РЕШЕНИЕ:
— использовать сопла с максимальной толщиной, например, PB5028HD;
— комплектовать горелку только качественными наконечниками с диаметром тела наконечника не менее 10,0 мм.
ВАЖНО! Перед началом работы с горелками и после окончания работы необходимо, чтобы помпа прокачала жидкость в течение 3–4 минут. Таким образом, горелка будет подготовлена к началу работы и после сварки контур охлаждения будет постепенно охлаждаться. Если этого не сделать, то силовой кабель горелки постепенно расплавится и перестанет выполнять свою функцию.
Если гусак уже потёк или треснул, то не стоит сразу утилизировать горелку. Можно заменить гусак. Вы можете сделать это самостоятельно, при этом необходимо приобрести специальные зажимы гусака и сам гусак. Или мы можем поменять гусак в нашей мастерской, а также проверим герметичность контура охлаждения на специальном стенде.
Если всё-таки нужна высокая мощность горелки?

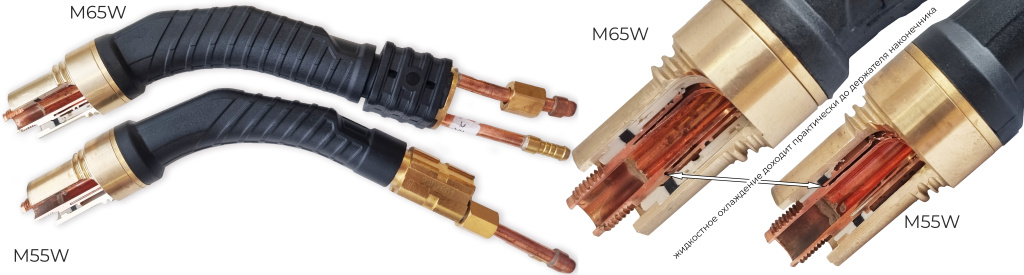

Что же делать, если нужна высокая мощность горелки, а с двухконтурными горелками стандартной конструкции такие проблемы?Да, можно проделать все вышеперечисленные процедуры, почти всегда это помогает. Но есть и другой вариант — мощные горелки с одним контуром охлаждения, у которых жидкостное охлаждение доходит практически до держателя наконечника, а мощность в смеси составляет 530А. Держатель наконечника у этих горелок при накручивании на гусак, немного углубляется в гусак, становится ближе к контуру охлаждения. Это горелки Arc M55W и M65W.
Все вышеперечисленные требования актуальны для данных горелок, но так как мощность горелки практически на 100А больше (на 20%), то такие горелки работают с большим запасом прочности.
Достижение такой мощности происходит за счет новых запатентованных конструкций системы охлаждения гусака, усиленного сопла, а также инновационного охлаждения самого наконечника (диаметр тела наконечника = 12,0 мм).
Есть еще одно огромное преимущество — у горелок Arc M65W есть возможность комплектации пистолетной рукояткой для комфортного и надёжного захвата горелки.
Хотим отметить, что перед эксплуатацией горелки необходимо прочесть паспорт на горелку, где отражены все технические параметры и указаны необходимые комплектующие.
