Как выбрать направляющий канал для горелок MIG/MAG

Существует несколько видов подающих каналов для MIG/MAG горелок:

• направляющие спирали без изоляции;
• направляющие спирали с изоляцией;
• тефлоновые каналы;
• полиамидные каналы;
• углетефлоновые каналы.

Обычные направляющие спирали представляют собой манжетную пружину из навитой стальной проволоки. Такие спирали бывают с изоляцией (для горелок с воздушным охлаждением) и без изоляции (для горелок с водяным охлаждением). Они подходят для сварочной проволоки из углеродистых и низколегированных сталей.

Для алюминиевой и медной сварочной проволоки необходимо использовать тефлоновый канал. Его гладкая внутренняя поверхность способствует уменьшению трения и, соответственно, минимизации нагрева проволоки в процессе прохождения по каналу. Таким образом, мягкие виды проволоки беспрепятственно проходят по тефлоновому каналу к горелке.

Но для нержавеющей проволоки тефлоновый канал уже не годится, так как более твердые высоколегированные проволоки истирают канал изнутри, значительно снижая срок его службы. В таком случае используют полиамидные каналы. Полиамидный канал способствует улучшению прохождения нержавеющей проволоки, но, в то же время, достаточно прочный и долговечный. Такой канал поставляется компанией Parker в бухтах по 50 метров (артикул РВ3564). Это дает возможность отрезать кусок необходимой длины, что очень удобно для:

• промышленных производств, заводов, где используются сварочные горелки с разной длиной шлангового пакета;
• сварочных робогорелок;
• автоматических горелок.

Для замены канала в горелке достаточно взять отрезок полиамидного канала необходимой длины, спираль гусака и ниппель от старого канала и заменить отработанный канал на новый путем навинчивания.

Также выпускаются углетефлоновые каналы, отличающиеся своей универсальностью и удобством в эксплуатации. Но, к сожалению, пока они не нашли широкого применения ввиду своей высокой стоимости.

Стальные спирали с изоляцией:

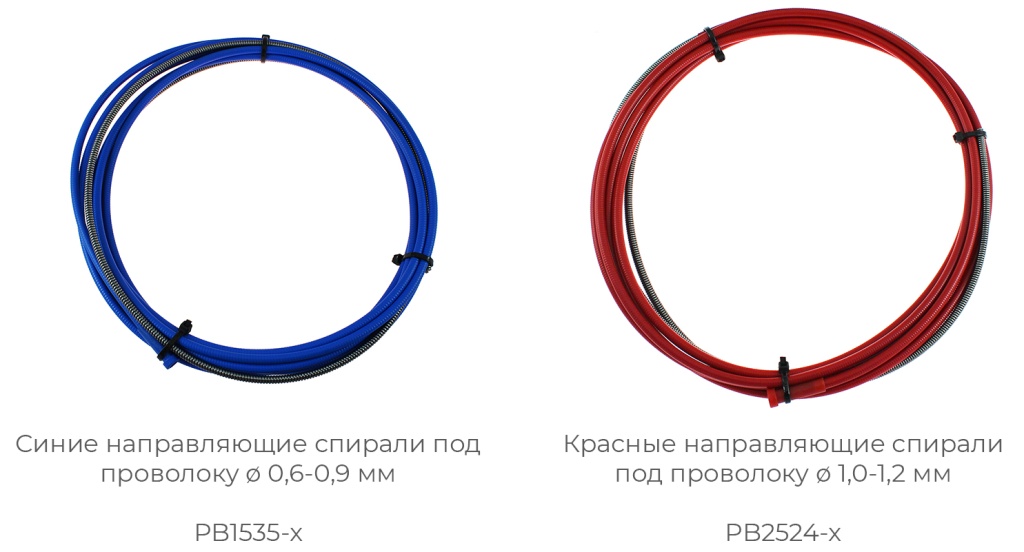

Cиние направляющие спирали под проволоку ø 0,6-0,9 мм:

PB1535-30 (3 метра)
PB1535-40 (4 метра)
PB1535-50 (5 метров)

Красные направляющие спирали под проволоку ø 1,0-1,2 мм:

PB2524-30 (3 метра)
PB2524-40 (4 метра)
PB2524-50 (5 метров)

Стальные спирали без изоляции:

Направляющие спирали под проволоку ø 1,0-1,2 мм:

PB5033-30 (3 метра)
PB5033-40 (4 метра)
PB5033-50 (5 метров)

Направляющие спирали под проволоку ø 1,2-1,6 мм:

PB5034-30 (3 метра)
PB5034-40 (4 метра)
PB5034-50 (5 метров)



Полиамидные каналы:

Каналы под проволоку ø 0,8-1,2 мм:

PB1564-30 (3 метра)
PB1564P (бухта 50 метров)

Каналы под проволоку ø 1,2-1,6 мм:

PB2564-30 (3 метра)
PB2564P (бухта 50 метров)

Каналы под проволоку ø 1,6-2,0 мм:

PB3564-50 (5 метров)
PB3564P(бухта 50 метров)
