Topreach
Нет отзывов
Артикул:
HCD500-2A

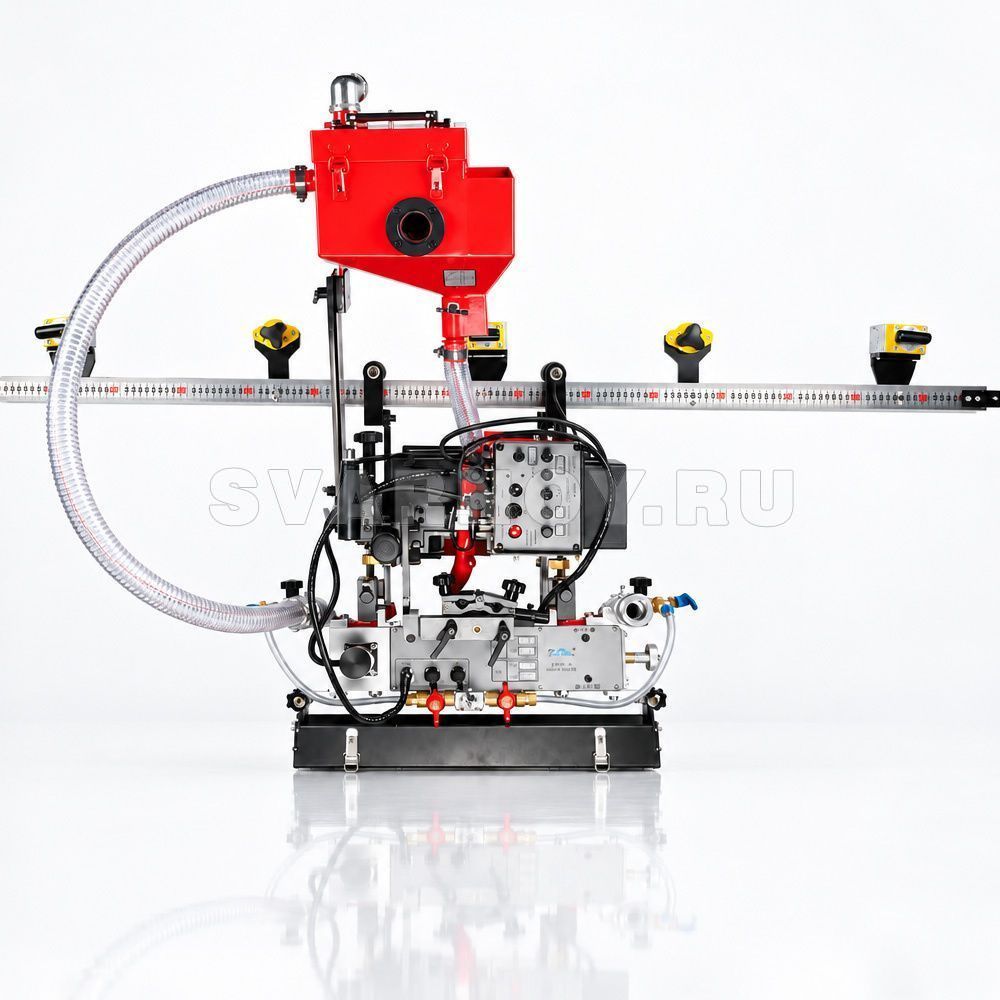

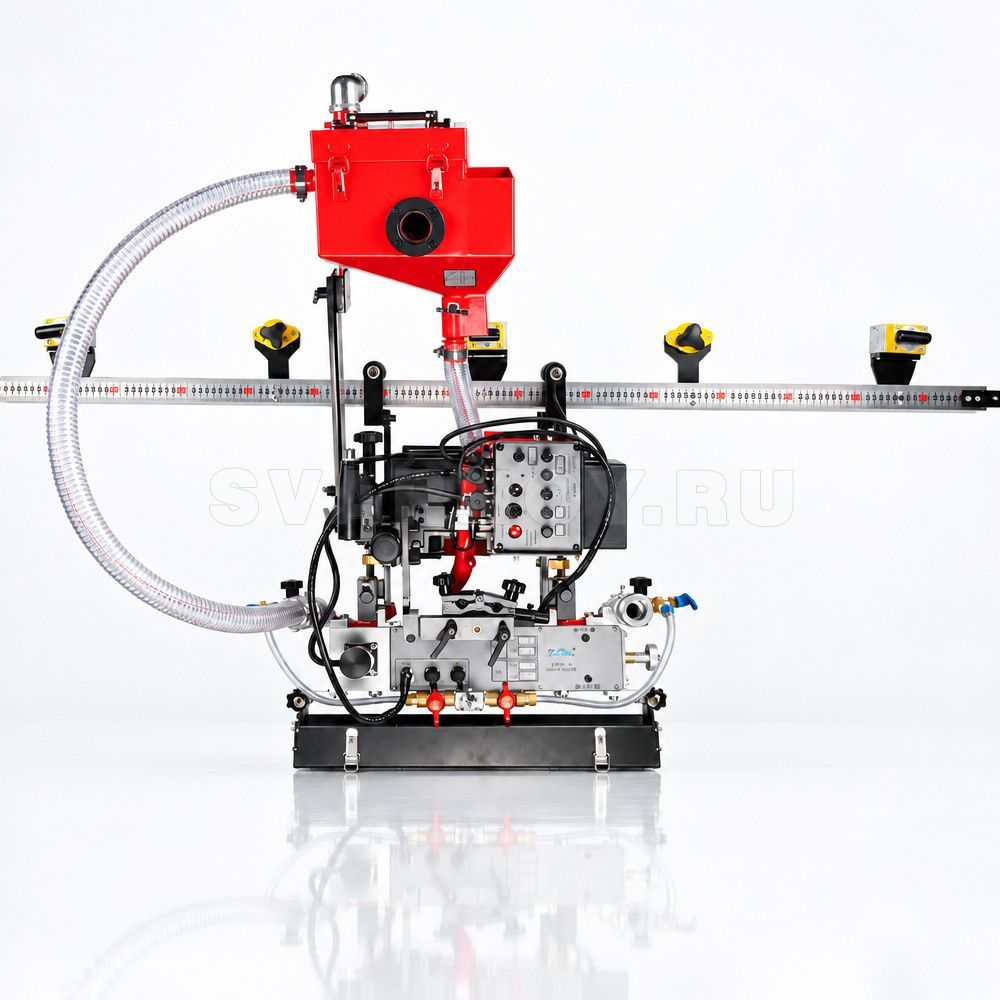

Многофункциональная сварочная каретка Topreach HCD500-2А для автоматической MIG/MAG сварки одной или двумя горелками под флюсом, с рециркуляцией, с применением полуавтоматического аппарата. Предназначена для стыковых соединений в нижнем положении (Н1), тавровых соединений в нижнем положении (Н2), вертикальных снизу вверх (В1), потолочных тавровых соединений (П2), а также для горизонтальной сварки швов на вертикальной плоскости (Г). Рекомендуется использовать со сплошной или порошковой проволокой диаметром до 1,6 мм.
Опционально может быть укомплектована мягким направляющим рельсом WBI-HCD500-6-SR (для положения Г при сварке цилиндрических поверхностей). Благодаря мощным магнитам каретка надёжно фиксируется и легко устанавливается на поверхности. При этом магниты скомпенсированы и не вызывают магнитного дутья.
Гарантия на оборудование составляет 12 месяцев. Подробнее смотрите в разделе Гарантии.
Область применения:
- Сварка корпусов в судостроение: HCD500-2А отлично подходит для дуговой сварки под флюсом сложных и протяженных горизонтальных стыковых соединений в судовых блоках. Магнитная направляющая надежно крепится к вертикальным поверхностям, что позволяет сварщикам легко и точно выполнять высококачественные горизонтальные угловые швы на ребрах жесткости и корпусах.
- Сварка стенок резервуаров: конструкция стенки резервуара включает в себя сварку вертикальных и горизонтальных швов. Специализированные каретки TopReach для сварки стенок резервуара с магнитными основаниями могут обеспечивать стабильные и высококачественные сварные швы.
Автономность и безопасность
Каретка оснащена литиевым аккумулятором на 24В и не требует подключения к внешнему источнику питания. Одной зарядки хватает на 10 часов непрерывной работы. Данное решение позволяет соблюдать требования электробезопасности при работе на объёмных конструкциях и во влажной среде.Стабильное движение и надёжная фиксация
Каретка оснащена 4-мя направляющими колёсами. Колеса собираются на эксцентрики для сцепления с рельсом и для компенсации износа. Движение осуществляется по прямой. Система жёстких рельсовых направляющих на постоянных магнитах обеспечивает стабильное перемещение каретки. При использовании направляющих на вакуумных присосках можно производить автоматическую сварку нержавеющих сталей и цветных сплавов.Опционально может быть укомплектована мягким направляющим рельсом WBI-HCD500-6-SR (для положения Г при сварке цилиндрических поверхностей). Благодаря мощным магнитам каретка надёжно фиксируется и легко устанавливается на поверхности. При этом магниты скомпенсированы и не вызывают магнитного дутья.
Лёгкость в использовании
Значения скорости, положения и параметров колебания удобно регулировать, а сама каретка компактная и лёгкая, простая в перемещении и использовании. Блок колебаний позволяет задавать нужные параметры сварного шва и минимизировать количество подрезов на протяженных участках. Высокое качество сварки может быть достигнуто даже оператором, не имеющим профессионального опыта в сварке.Технические характеристики
| Модель / Параметр | HCD500-2А |
| Применяемая заготовка | Металлические изделия со сваркой в горизонтальном положении (PC / 2G) |
| Способ передвижения | Магнитное основание и направляющий рельс |
| Привод | Полный привод |
| Тяговое усилие | ≥ 32 кг |
| Скорость перемещения | 3,5 — 93,0 см/мин. |
| Скорость колебаний | 0 — 40 об/мин. |
| Время задержки влево / вправо | 0 — 2,5 сек. |
| Время задержки зажигания дуги | 0 — 2,5 сек. |
| Угол колебаний | ± 8° |
| Диапазон регулировки сварочной горелки: | |
| — Горизонтальный | 40 мм |
| — Вертикальный | 40 мм |
| — Угол наклона по оси X | ± 10° |
| — Угол наклона по оси Y | ± 10° |
| Материал корпуса | Алюминиевый сплав |
| Напряжение питания | 24В — 4 А/час. Литиевая батарея |
| Размер каретки | 600 мм × 300 мм × 250 мм |
| Вес каретки | 25 кг |
Базовая комплектация
В базовую комплектацию сварочной каретки Topreach HCD500-2А входит:- каретка для автоматической сварки HCD500-2А;
- комплект кабелей;
- рециркуляция флюса;
- аккумулятор 24В / 4 А.ч.;
- зарядное устройство;
- предохранитель(F2AL250Vφ5×20 2A);
- шестигранные ключи 2,5мм / 3мм / 4мм / 5мм / 6мм (5 шт.);
- руководство по эксплуатации.
Дополнительная комплектация
- гибкая направляющая* на 5 отключающихся магнитах: предназначена для работы с диаметрами изделий более 3 метров;
- жёсткая направляющая* на 2 отключающихся магнитах;
- понижающий трансформатор 220В – 24В: альтернатива аккумулятора.
Гарантия на оборудование составляет 12 месяцев. Подробнее смотрите в разделе Гарантии.
Технические характеристики
|
Производитель
|
Topreach |
|
Вес каретки, кг
|
25 |
|
Источник питания
|
Литиевый аккумулятор 24В |
|
Способ передвижения
|
Планетарный механизм |
|
Количество в упаковке
|
1 |
