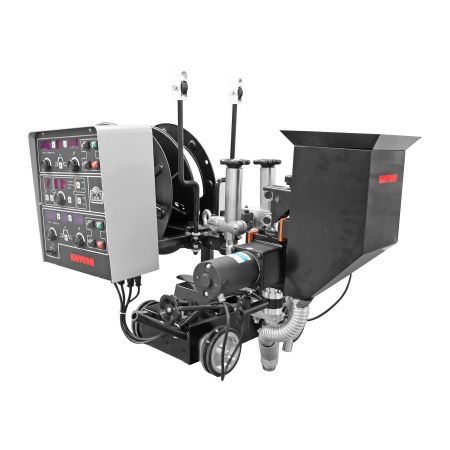

Сварочный трактор Kaiyuan M53 1250A для сварки под слоем флюса двумя проволоками с двумя источниками питания, TANDEM процесс (SAW)
Kaiyuan
Нет отзывов
Артикул:
ZD7-1250GG00,ZDE7-1000GG00/MZC-1250M53 (Tandem)

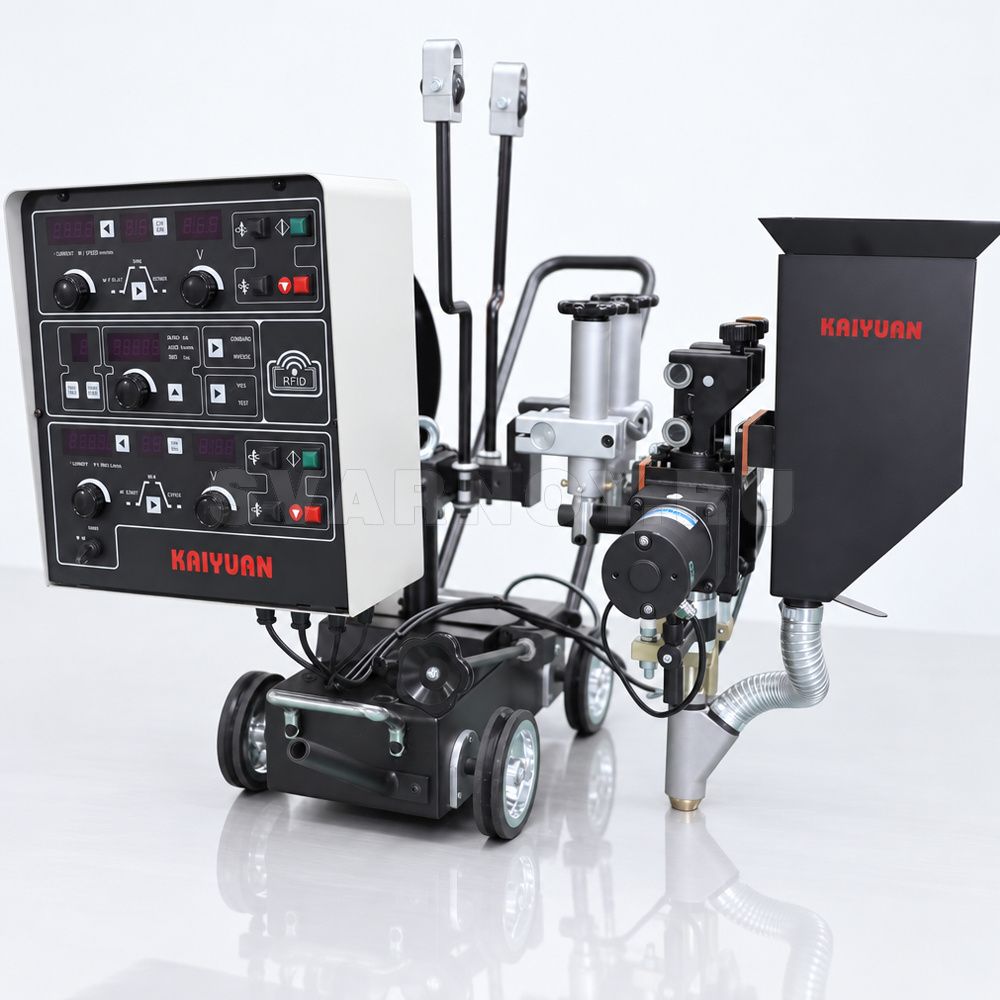

Сварочный трактор Kaiyuan MZC-1250М53 серии M (Tandem) предназначен для автоматической сварки под слоем флюса (SAW) двумя проволоками и от двух источников питания.
Двухдуговой метод сварки под флюсом Tandem является более эффективным и производительным по сравнению со сваркой одной проволокой. От +40 до +100% наплавки (в сравнении с однодуговым процессом) или от +20 до +90% скорости сварки. Широко применяется во всех отраслях, где требуется высокая производительность сварки: при изготовлении тяжёлых металлоконструкций, в судостроении, мостостроении.
Сферы применения: тяжёлое машиностроение, производство мостовых ферм, ветрогенераторов и морских платформ.
ДЛЯ ЧЕГО ПОДХОДИТСварка критических узлов с толщиной стенки от 25–40 мм и выше.
Высокоскоростное заполнение глубоких разделок за минимальное количество проходов.
Производство толстостенных сосудов под высоким давлением и реакторов.
Двухдуговой метод сварки под флюсом Tandem является более эффективным и производительным по сравнению со сваркой одной проволокой. От +40 до +100% наплавки (в сравнении с однодуговым процессом) или от +20 до +90% скорости сварки. Широко применяется во всех отраслях, где требуется высокая производительность сварки: при изготовлении тяжёлых металлоконструкций, в судостроении, мостостроении.
Сферы применения: тяжёлое машиностроение, производство мостовых ферм, ветрогенераторов и морских платформ.
ДЛЯ ЧЕГО ПОДХОДИТ
ОПИСАНИЕ СВАРОЧНОГО ТРАКТОРА
Два механизма подачи с выпрямительными блоками обеспечивают стабильную и равномерную подачу проволоки, уменьшается износ контактных частей и повышается стабильность сварочного процесса. Контроль за работой обоими независимыми механизмами выведен в общий пульт управления. Две сварочные головки могут вести сварку одновременно или независимо друг от друга.
Для слежения за стыком трактор укомплектован лазерным указателем. Ручные слайдеры совместно с возможностью поворота сварочных головок дают возможность простого и быстрого позиционирования относительно стыка. Точное перемещение трактора обеспечивается полным приводом. Благодаря качественным комплектующим и прочной конструкции трактор можно эксплуатировать в самых тяжелых условиях. Электронная система управления с дисплеем позволяет регулировать все сварочные параметры.
Подходит для сварки под слоем флюса в следующих пространственных положениях: нижнее Н1 (сварка стыковых швов), нижнее тавровых соединений Н2 (сварка угловых швов).
ПОДКЛЮЧЕНИЕ
Сварочный трактор работает от источников питания Kaiyuan ZD7-1250GG и ZDE7-1000GG.
ОПИСАНИЕ СВАРОЧНОГО ИСТОЧНИКА ПИТАНИЯ ZD7
Сварочный источник ZD7 с цифровым управлением предназначен для высокопроизводительной сварки под слоем флюса на постоянном токе (DC). Имеет отличные характеристики во всем диапазоне токов и напряжений. Обладает высоким КПД (90%) и коэффициентом мощности 0,91. Отличные возможности первичного и повторного зажигания дуги. Источник обеспечивает стабильную дугу как на высоких, так и на малых величинах напряжения. Плавное регулирование напряжения дуги позволяет чётко управлять сварочными параметрами.
Источник оборудован принудительным воздушным охлаждением и термостатической защитой от перегрева и электрической перегрузки. При срабатывании защиты на передней панели выводится код ошибки. Имеется функция компенсации колебаний напряжения в электросети ±20%.
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ ZD7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ ZD7
| Модель | ZD7-1600GG | ZD7-1250GG | ZD7-1000GG |
| Номинальное напряжение сети, В |
3~ 380 |
||
| Частота сети, Гц |
50 |
||
| Номинальная потребляемая мощность, кВА |
89 |
67 |
54 |
| Номинальное выходное напряжение, В |
44 |
||
| ПВ, % |
100 |
||
| Номинальное напряжение холостого хода, В |
|
||
| Диапазон выходного тока, А |
DC 100 - 1600 |
DC 100 - 1250 |
DC 100 - 1000 |
| Диапазон выходного напряжения |
DC 24-44 |
||
| Класс изоляции |
200℃ (главный трансформатор F) |
||
| Класс защиты корпуса |
IP23S |
||
| Габаритные размеры (ШхГхВ), мм |
931х519х1000 |
810х427х1000 |
810х427х1000 |
| Вес, кг |
150 |
138 |
132 |
| Электромагнитная совместимость |
Категория A |
||

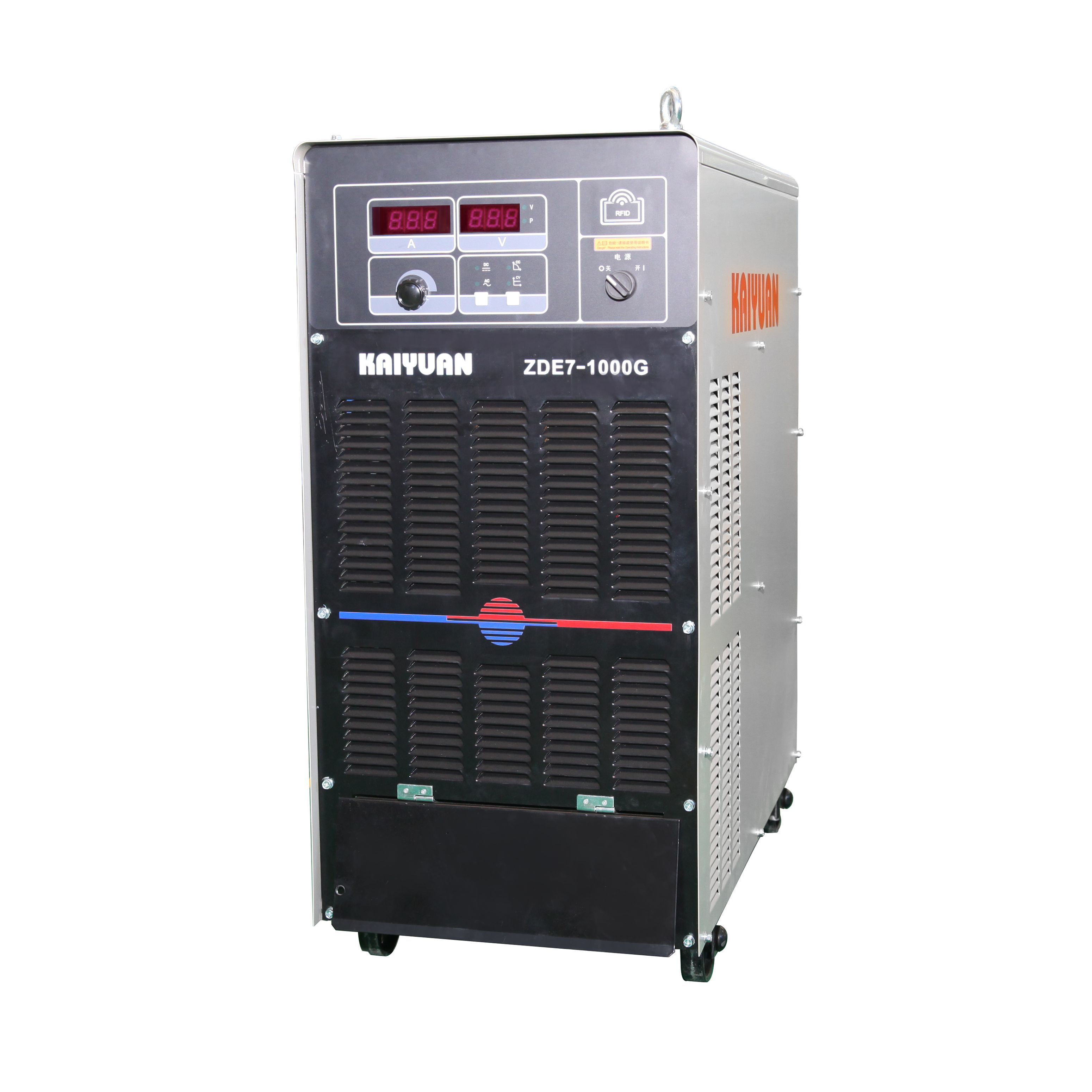

ОПИСАНИЕ СВАРОЧНОГО ИСТОЧНИКА ПИТАНИЯ ZDE7
Сварочный источник ZDE7с цифровым управлением предназначен для высокопроизводительной сварки под слоем флюса на переменном / постоянном токе (AC/DC).
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ ZDE7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ ZDE7
| Модель | ZDE7-1000G | |
| Режим управления |
Цифровое управление IGBT |
|
| Номинальное напряжение сети, В |
3~ 380 |
|
| Частота сети, Гц |
50 |
|
| Номинальная потребляемая мощность, кВА |
60 |
|
| Номинальный выходной ток, А |
AC 1000 |
DC 1000 |
| Номинальное выходное напряжение, В |
AC 44 |
DC 44 |
| ПВ, % |
100 |
|
| Номинальное напряжение холостого хода, В |
88 |
|
| Диапазон выходного тока, А |
AC 200-1000 |
DC 200-1000 |
| Диапазон выходного напряжения |
AC 28 - 44 |
DC 28 - 44 |
| Выходная частота |
5-50 |
|
| Класс изоляции |
200℃ (главный трансформатор F) |
|
| Класс защиты корпуса |
IP23S |
|
| Охлаждение |
Принудительное воздушное охлаждение |
|
| Габаритные размеры (ШхГхВ), мм |
886 х 427 х 973 |
|
| Вес, кг |
171 |
|
| Электромагнитная совместимость |
Категория A |
|
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию сварочного трактора Kaiyuan серии MMZC-1250M53 входит:
сварочный трактор Kaiyuanсерии MMZC-1250M53;
источник питания Kaiyuan ZD7-1250GG;
источник питания Kaiyuan ZDE7-1000GG;
кабели 20м TLU6720;
кабели 20м TLU6720;
направляющая 1м TGU0100.
Гарантийный срок на сварочный трактор и источник питания составляет 1 год. Подробнее смотрите в разделе Гарантии.
ДЕТАЛИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Сварочный трактор может быть оснащён следующими опциями:
система рециркуляции флюса;
дополнительные направляющие;
кабели необходимой длины по требованию заказчика.
Технические характеристики
|
Производитель
|
Kaiyuan |
|
Диаметр проволоки, мм
|
2,0-6,4 |
|
Диапазон регулировки базового (нижнего) слайдера. мм
|
100 |
|
Диапазон регулировки поперечных слайдеров, мм
|
100x100 (продольный x поперечный) |
|
Максимальный вес катушки проволоки, кг
|
25 х 2 |
|
Объём бункера для флюса, л
|
8 |
|
Скорость перемещения, м/ч
|
9-75 |
|
Скорость подачи проволоки, м/ч
|
20-200 |
|
Угол поворота головы влево-вправо
|
45 |
|
Угол поворота головы вперёд-назад
|
45 |
|
Угол поворота сварочной головки
|
360 |
|
Вес, кг
|
500 |
|
Количество в упаковке
|
1 |
